06 ｜基础：把运维动作写成自动化脚本

05 篇用 Docker 把「运行环境」封装成不可变镜像，攻克了 03~04 篇留下的与服务器污染两大死局。但 05 末尾自己也点明：每一条部署路径的最后一步，依然要人去执行。

把 03~05 篇走过的几种部署模式摆在一起看，这条「人 → 服务器 → 命令序列」的链路从未消失：

模式	上线步骤	执行主体
进程模式（03~04）	`ssh → cd → git pull → mvn package → systemctl restart → curl /health`	人 ssh 进去逐条敲
模式（05）	`ssh → docker pull → docker run → curl /health`	人 ssh 进去逐条敲

两种模式形式上等价——都是从 SSH 登录开始，以健康检查收尾，唯一的差别只是中间的「业务动作」换了一组命令。漏一步、记错顺序、上线时心慌的问题没有被容器化消解，只是换了个执行现场。

这一篇做两件事：

把重复命令固化成命令式 shell 脚本——把「上次怎么做的」沉淀为「这次照着跑就行」，自动化运维的第一步；
介绍 Jenkinsfile——把脚本搬进代码仓库，让每次 git push 自动触发整条流程，初步触及「基础设施即代码」（IaC）的思想。

术语：这里的「命令式」（imperative）指「一步步告诉系统做什么、按什么顺序做」——shell 脚本、bash、python 都属于命令式。与之相对的「声明式」（declarative）指「只描述要什么、让引擎自己决定怎么做」——K8s YAML、Terraform HCL、GitHub Actions YAML 是声明式。本篇的关键转折点是：命令式脚本无法直接表达 DAG 拓扑与并行——这是升级到引擎的根本原因。

命令式脚本：把动作序列固化进 shell

把「上线步骤」写成一份 shell 脚本，是一切自动化的最小可行起点——一行命令能跑通的事，不要每次让人敲。shell 是典型的命令式语言：每一行是一条命令，shell 按书写顺序逐条执行，依赖靠 &&、||、; 串联。

承接 05 篇的容器模式部署，可以把上线动作固化成一个 deploy.sh：

bash

#!/usr/bin/env bash
set -euo pipefail

# 1. 拉取镜像
docker pull your-registry/app:${VERSION:-latest}

# 2. 停掉旧容器
docker rm -f app || true

# 3. 启动新容器
docker run -d --name app -p 8080:8080 \
  -e DB_URL="${DB_URL}" \
  your-registry/app:${VERSION:-latest}

# 4. 健康检查
sleep 5
curl -fsS http://localhost:8080/health
echo "deploy ${VERSION:-latest} ok"

部署时不再登录服务器手动敲命令，而是：

bash

ssh ubuntu@server "VERSION=1.2.0 ./deploy.sh"

对比改动：每次上线还是需要 SSH 一次，但剩下的命令交给脚本——人能记错的地方，脚本不会；人能漏掉的 set -e，脚本自带。

把 05 篇的 Job 接到命令式脚本上

05 篇的「最小」已经定义了 4 个 Job：

$J_1$ （DB）：装 MySQL / 导入 schema / 启动服务
$J_2$ （App）：部署
$J_3$ （Nginx）：写 nginx.conf / nginx -s reload
$J_4$ （verify）：curl -fsS /api/health

关键点：自变量 $x$ 的范围决定要跑哪些 Job——不是每次都全量跑 4 个。

只改了前端代码 → 整个 App Job 都不用跑（DB 也不动）；
只改了 nginx.conf → 只需要重载 Nginx，App / DB 都不需要动；
只改了 DB schema → 才需要 $J_1$ ；同时改了 App → 还需要 $J_2$ 。

所以 05 篇的「4 个 Job」不是说每次上线都要全打一遍——而是根据 $x$ 的范围按需挑选。

复杂度降级：Job 内的串行步骤从 $n$ 收编到 $1$ ——对单个 Job $J_i$ 来说，05 篇里还是「ssh 上去手敲」的一条条命令——一个 Job 内部有 $n$ 个串行步骤（ssh → pull → rm → run → sleep → curl……），每一步都是一次独立的执行单元：漏一步、记错顺序、心慌。

这一篇做的事：对每个 Job 用 1 个 shell 脚本实现——把 $n$ 个步骤收编到一个文件里。从外部看，整个 Job 就是一次脚本调用：

bash

#!/usr/bin/env bash
# app.sh —— 一个 Job 内的 $n$ 步被收编到一个脚本里
set -euo pipefail

docker pull your-registry/app:${VERSION:-latest}
docker rm -f app || true
docker run -d --name app -p 8080:8080 \
  -e DB_URL="${DB_URL}" \
  your-registry/app:${VERSION:-latest}

sleep 5
curl -fsS http://localhost:8080/health
echo "app ${VERSION:-latest} ok"

部署时只要：

bash

VERSION=1.2.0 ./app.sh

$n$ 个步骤数量没变，但对外的复杂度从 $n$ 降到了 $1$ ——所有步骤被收编到一个 .sh 文件里，对外只是一次「调用」：人能记错的地方，脚本不会；set -euo pipefail 让脚本自带失败兜底。

这就是命令式脚本带来的核心复杂度降级：Job 内的串行步骤，对外的复杂度从 $n$ 收编到 $1$ 。

多个 Job 之间用 && 串联（前者失败则后者不启动）：

bash

./db.sh 1.2.0 && ./app.sh 1.2.0 && ./nginx.sh 1.2.0 && ./verify.sh 1.2.0

&& 仍然只表达串行——05 篇的「 $J_1 \to J_2 \to J_3 \to J_4$ 」拓扑序，用命令式 shell 的串行原语压扁成一行。单 Job 内部是命令式脚本，Job 之间的串联也是命令式脚本——这是命令式自动化的全部内容。

对 shell 脚本的初步划分：Job 与 step

把上面的 4 个 Job 落到工程实践里，会自然长出两个粒度的拆分——Job 与 step：

Job：对一个完整目标的封装——把「把 DB 起好」「把 App 部署完」这类业务动作打包成一个独立的 shell 文件（db.sh / app.sh）；
step：Job 内部更细的子动作——docker pull、docker run、mysql ping、curl /health。

常见的划分原则有三条：

前后端分开：app.sh 进一步拆成 frontend.sh 和 backend.sh——失败域隔离，前端没起好不会拖垮后端，可以单独重跑；
verify 内置到 Job 作为 last step：每个 Job 跑完不是「无脑返回 0」，而是自己在最后用 curl 或 mysql ping 验证一下，确认这个 Job 的约定结果真的达成了；不像 04 篇那样「上线靠记忆」；
Job 之间用 && 串联：依赖关系靠命令式 shell 的串行原语表达——前面的 Job 没成功，后面的 Job 不会启动。

举一个拆细后的例子（Job 内含多个 step，verify 作为 last step）：

bash

#!/usr/bin/env bash
# app.sh —— 一个 Job 内部用 step 表达 + verify 内置
set -euo pipefail

# step 1: 拉镜像
docker pull your-registry/app:${VERSION:-latest}

# step 2: 停旧容器
docker rm -f app || true

# step 3: 起新容器
docker run -d --name app -p 8080:8080 \
  -e DB_URL="${DB_URL}" \
  your-registry/app:${VERSION:-latest}

# last step: verify（不是再写一个 verify.sh，而是把验证内置进来）
sleep 5
curl -fsS http://localhost:8080/health
echo "app ${VERSION:-latest} ok"

把 Job / step 这套拆分明确化之后，命令式 shell 也就走到了尽头——它能解决「单 Job 内的串行 step」与「Job 之间的串行串联」，但两个更深层的诉求会撞上结构性边界。这两个边界，正是 06 篇要引入流水线引擎的动机。

边界一：多机协作与并行拓扑

业务从单台服务器扩到 5 台、10 台、100 台时，「同一份 deploy.sh」要在 $N$ 台机器上各跑一次。命令式 shell 只能写 for server in ...; do ssh ...; done——这是串行展开，遇到慢的机器、慢的网络会拖垮整体进度。真实场景里这 $N$ 台机器之间的部署有并行机会：先全量重启前 5 台、健康检查通过后再并行重启后 5 台。

命令式 shell 想做的是「按拓扑序执行」—— $v_3$ 与 $v_4$ 没依赖就并行、 $v_7$ 必须等 $v_5$ 与 $v_6$ ——但它只能用 & 把任务丢后台、用 wait 同步，硬模拟这种拓扑关系：

bash

ssh h1 "./app.sh" &
ssh h2 "./app.sh" &
ssh h3 "./app.sh" &
wait

wait 不知道谁依赖谁、谁等谁；每加一台机器都要再敲一行 & 和一行 wait——维护项随机器数量线性增加，拓扑关系变复杂后，整体管理复杂度会快速上升。

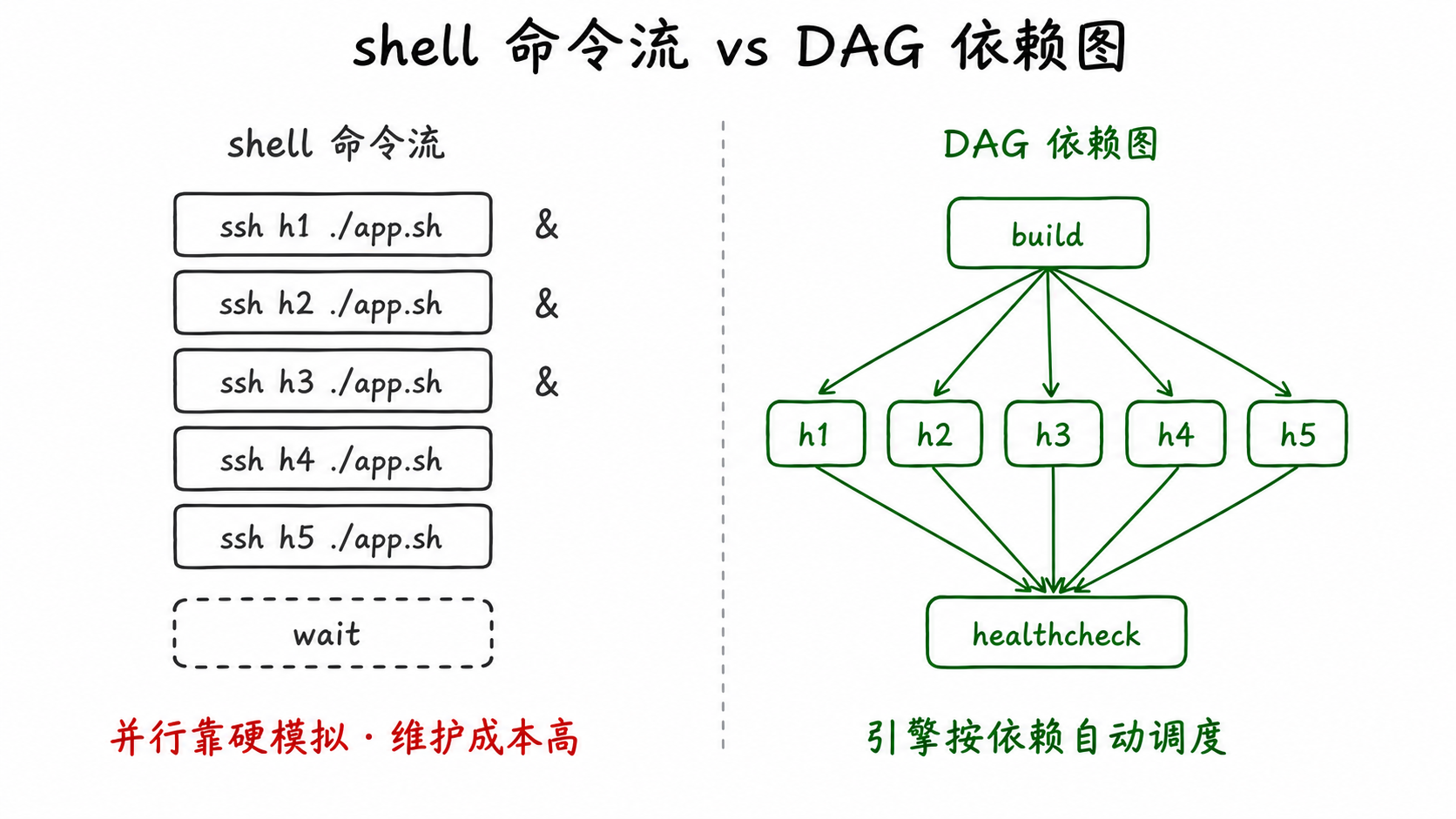

shell 命令流与 DAG 依赖图对比

📐 静态信息图 Prompt 与路径参考（左侧：shell 命令流 / 右侧：DAG 依赖图）

Prompt：

text

极简手绘马克笔信息图，16:9 横版。主题为「shell 命令流 vs DAG 依赖图」：
- 左侧「shell 命令流」：自上而下 5 条命令序列方块（h1, h2, h3, h4, h5），
  每条都是 ssh + ./app.sh；h1/h2/h3 末尾各有一个 "&" 标记，h3 之后接
  一个虚线框「wait」；最下方红色标签「并行靠硬模拟 · 维护成本指数上涨」
- 右侧「DAG 依赖图」：顶部 1 个「build」节点向下展开为 h1/h2/h3/h4/h5
  共 5 个并列节点（横向并排、无连线），下方一个「healthcheck」节点
  接收来自 5 个节点的箭头汇入；右侧绿色标签「引擎按图自动调度」
左右两栏用一条细灰线分隔；顶部居中标题「边界一：shell 无法建模生产变更的操作拓扑」。
暖白背景、黑色线稿；所有自然语言使用简体中文；无阴影、无渐变、无 3D。

产物路径：docs/public/images/img-pipeline-basics/infographic-shell-flow-vs-dag.png
站点引用：https://media.xiaolin.fun/docs/img-pipeline-basics/infographic-shell-flow-vs-dag.png

边界一的本质：shell 脚本无法有效建模生产变更的操作拓扑。前者是「拓扑排序」（按依赖排出的命令序列）的命令式模拟，后者是「DAG」（直接表达依赖关系的数据结构）的声明式描述。两者的差别不在语法，在「能不能让工具直接看到依赖图」——shell 给你一条命令流（并行与依赖靠人维护）；DAG 给你一张依赖图（引擎自己调度）。

引入流水线引擎的根本动机，就是把「按拓扑序执行」从「shell 里硬模拟」升级到「引擎读 DAG 自动调度」——下一节的 DAG 就是这条路的展开。

边界二：shell 脚本的健壮性危机

边界一是「能不能表达拓扑」，边界二是「表达对了能不能稳定跑」——这是代码层面的问题，与拓扑无关。

在终端里根据手册敲指令，是一种随机应变的过程：人可以读报错、现场判断、决定下一步——「这个文件不存在就跳过」「这一步报错就回滚」「看起来不对先 abort」。这种灵活是人提供的，不是命令本身提供的。

shell 脚本把这件事翻转了——它意味着「所有操作预期都完成」：每一步都按事先写死的逻辑跑，没有人会现场救你。三层后果随之而来——

步骤越多，出错概率指数叠加—— $n$ 个独立步骤，每个步骤的成功率 $(1-p)$ （如 $p = 0.01$ ），整条流水线的成功率 $(1-p)^n$ 随 $n$ 指数下降。5 步约 $95\%$ ，15 步就只剩 $86\%$ 。步骤越多越脆弱——这不是 shell 的错，是数学事实。

失败模式不可预测——网络抖动、磁盘满、镜像拉取超时、API 限流、配置漂移……每一种都可能让一个步骤不按预期走。脚本不会停下来问你「下一步怎么办」，它只会按事先写好的逻辑硬跑，要么继续、要么 exit 1。

防御性编程 = 补丁代码——现实里 shell 不可避免地演化出这些补丁：

bash

docker rm -f app || true            # 旧容器不存在也不能崩
sleep 5 || true                     # sleep 失败？无所谓
curl -fsS ... || curl -fsS ...      # 重试一次
[ -f /tmp/xxx ] && rm -f /tmp/xxx   # 文件可能不存在
set -euo pipefail                   # 任一步失败就退出

|| true、set -e、&& 串联……每出现一次新失败模式就加一条防御，写到最后都是补丁代码：核心逻辑被层层防御淹没，新人接手时已经看不出「这个脚本到底想干什么」。

边界二的本质：shell 把「终端中的随机应变」固化成「事先写死的流程」——步骤越多、健壮性越差、可读性越糟。一般的流水线引擎也没有解决这个问题——它能帮你跑得更快、跑得更自动，但每个 step 内部的 shell 仍然是 shell，代码健壮性的债务最终仍要靠 shell 自身去还。

更深层的兜底（事务、迁移脚本、版本回滚、变更审批、灰度发布）要靠更上层的 IaC 体系（Terraform / K8s）——本篇点到为止，07 / 08 / 进阶篇会陆续展开。

流水线引擎解决了哪个

把这两个边界与 06 篇的命题对齐：

边界一：流水线引擎是「解药」——它用 DAG 拓扑替代硬模拟并行，用引擎调度替代手工 &&；
边界二：流水线引擎是「配角」——shell 脚本的健壮性仍要靠脚本自身、IaC 工具、组织流程来兜底。

下一节展开——流水线引擎如何面向 DAG 建模，把边界一彻底解决。

流水线引擎：面向 DAG 建模

继续把 $f$ 拆细：生产变更很少是「一条直线」。它通常长得像这样——有先后、有并行、有汇总：

这种「局部并行、整体有序」的拓扑，线性箭头写不出来—— $v_3$ 与 $v_4$ 之间没有依赖，可以同时跑； $v_7$ 必须等 $v_5$ 和 $v_6$ 都成功。

把它抽象成数据，就是一张有向无环图（Directed Acyclic Graph, DAG）：

节点 $v_i$ ：每一个具体动作（pull / build / test / deploy / check）；
有向边 $v_i \to v_j$ ： $v_j$ 必须在 $v_i$ 完成后才能开始；
无环：从任意节点出发沿边走不会回到自己——保证不会死锁；
拓扑序 $\tau$ ：满足所有边方向的一个节点排列，是 $f$ 实际可执行的顺序。

DAG 自然支持并行：没有边相连的节点之间没有依赖，可以并行执行；只有存在路径 $v_i \to v_j$ 时才有先后。这种「局部并行、整体有序」是现实工程里最常见的形态——比纯线性链条更接近真实流程。

流水线引擎是什么

流水线引擎（Pipeline Engine）是「读 DAG、按拓扑序调度执行」的中间层。它要做的事不复杂，归结起来五件：

读：解析一份声明文件（YAML / Groovy DSL），把节点和依赖关系建立成 DAG；
调度：按拓扑序决定节点执行顺序与并行度，自动起 worker；
触发：监听 webhook / 定时 / 手动，接收变更信号；
运行：把节点分发给合适的执行机（agent / runner），记录 stdout / stderr；
收尾：成功 / 失败 / 不稳定分别处理（post 块），发送通知。

一句话定义：流水线引擎 = 「DAG 解析器 + 拓扑序执行器 + 触发与通知中心」。

它本质上就是为「shell 硬模拟并行 / 手工 &&」而生的替代品——引擎直接读 DAG、自动调度，把 06 篇的边界一彻底解决。

流行的流水线工具一览

工具	形态	声明语法	推荐场景
Jenkins	自托管	Groovy DSL（Jenkinsfile）	传统架构、深度定制、插件生态最丰富
GitHub Actions	SaaS	YAML（`.github/workflows/*.yml`）	个人 / 开源项目首选，模板即开即用
GitLab CI	自托管 / SaaS	YAML（`.gitlab-ci.yml`）	与 GitLab 仓库一站式集成
Tekton	自托管（K8s 原生）	YAML	K8s 深度用户，流水线即 K8s CRD
Argo CD	自托管（GitOps）	YAML / Kustomize	云原生 GitOps 持续部署
阿里云效 / 腾讯云 CNB	SaaS	YAML	国内云生态、企业研发协同

07 篇会展开 GitHub Actions 作为托管式流水线的代表；本篇剩余以 Jenkins 为代表，介绍 Declarative Pipeline 与 Jenkinsfile。

角色分工：人画 DAG，引擎跑剩下的一切

到这里，06 篇的核心命题可以用一句话收束——让运维工程师只关注「业务形状」（DAG 怎么画），剩下的工程实现全部交给流水线引擎。

具体来说，人（开发者 / SRE / 运维）关心的是：节点是什么（ $v_i$ ）、节点间依赖是什么（ $v_i \to v_j$ ）、每个节点内部做什么 shell——这是「业务形状」；流水线引擎关心的是：DAG 解析、拓扑序计算、并行调度、agent 分发、日志记录、状态追踪、失败通知、凭据管理——这些「工程实现」的事。两者互不越界。

这就是「关注点分离」（Separation of Concerns）在自动化运维里的最终落地——人描述「要什么」（DAG 是期望状态），引擎决定「怎么做」（调度、执行、可观测）。人关心业务形状，引擎关心工程实现——这是 06 篇从手动 ssh → shell 脚本 → DAG → 引擎整条递进的本质收益。

Jenkins：把运维动作托管给独立引擎

前面的章节用 shell 脚本固化命令序列、用 DAG 把动作拓扑画出来、用流水线引擎解决「shell 硬模拟并行」的边界一，但谁来运行这些脚本、跑得对不对、有没有日志、谁能在什么时候触发，脚本自身回答不了。Jenkins 就是为这些问题而生的 CI/CD 引擎——本节先介绍 Jenkins 自身（是什么、5 项基本能力、典型架构），再讲它在 06 篇里的角色：从早期最小部署、Jenkinsfile 把脚本纳入仓库，到平面分离思考与 Master/Agent 演进，最后以运维左移收尾。

Jenkins 是什么

Jenkins 是目前最流行的自托管持续集成（CI）引擎，由 Java 编写、2004 年开源、插件生态极其丰富。它的核心定位是——把「构建 + 测试 + 部署」这套动作从开发者的笔记本剥离出来，集中到一个独立、可信、可审计的执行平台。

5 项基本能力：

监听触发：webhook（git push）、定时（cron 表达式）、手动点击、上下游任务触发；
构建执行：在 agent 上跑 shell / Maven / Gradle / Docker 等命令，串行或并行；
日志收集：所有 stdout / stderr 永久保留在控制台，可查询、可下载、可归档；
结果通知：邮件 / Slack / 企业微信 / Webhook——失败时按预设动作推；
权限管理：用户 / 角色 / 凭据（Credentials Store）——谁能触发、谁能批准、谁能改流水线。

典型架构：Master + Agent——Master 只做调度（监听、解析、派发、收集、通知），Agent 才真正跑命令。这层分离让 Jenkins 能横向扩展，也能应对多语言、多环境的任务。

Jenkins 不是唯一的 CI 引擎，但它有几个独特点——自托管（数据与构建都在自己的服务器上）、插件生态最丰富（1500+ 插件）、声明文件 Groovy DSL（Jenkinsfile，下几节展开）。理解了 Jenkins 就理解了「CI/CD 引擎」这件事的标准形态。

早期最小方案：一台 CI 服务器兼顾构建与部署

Jenkins 最早、最朴素的部署形态就是：一台专门的服务器，自居「CI server」，装 JDK / Maven / Git / SSH / Docker，监听 git push 的 webhook，自动跑构建并部署到生产。

部署步骤大致是：

在 Jenkins 这台机器上：监听 git push → git pull 拉代码 → mvn clean package 打 jar → docker build 打镜像 → docker push 到 Registry；
SSH 到生产服务器：docker pull → docker rm -f app → docker run ...。

Jenkins 服务器装 JDK / Maven / Docker 是它的本职工作（构建 + 镜像）；生产服务器只跑容器，05 篇确立的「服务器回归本职」在这里被严格遵守。两者职责清晰、不交叉污染。这就是「独立使用一个虚拟机来部署和管理多台虚拟机和应用进程」的最朴素形态。

Jenkinsfile：把生产变更脚本提前写好

早期最小方案已经能跑，但运维动作如何沉淀这件事仍然不优雅。

在 CI 服务器上启动 Jenkins 服务（直接运行或 Docker 启动）后，运维人员通过浏览器登录到 Jenkins 提供的 Web UI 进行管理：

手动写 shell：构建步骤都写在 Jenkins UI 的文本框里，「Build Steps → Execute shell」里直接敲 mvn package、docker build、ssh ... docker run 等命令；
手动配密钥：数据库密码、SSH 私钥、镜像仓库 token 都在 Jenkins Credentials 界面里逐条添加；
手动配环境变量：每个 Job 的参数化构建、触发器、环境变量都在 UI 上点点填填。

这套做法的痛点很直接：

可迁移性极差：所有配置绑死在 Jenkins 实例里——一旦 Jenkins 进程崩溃、服务迁移、Jenkins 升级失败需要重装，这些手动敲的命令、配置的环境变量、添加的凭据全部丢失；
没有审计：UI 上谁改了什么、什么时候改的——没有可追溯记录，多团队协作时尤其痛苦；
没有 review：构建步骤改了，没法走 PR review；改错了回滚只能凭记忆；
没有：配置改了就改了，没有 diff、没有回滚——退回到 04 篇之前那种「上线靠记忆」的状态。

Jenkinsfile 就是为了解决这些问题——把生产变更的脚本提前写好、纳入代码仓库：

text

your-app/
├── src/                ← 应用代码
├── pom.xml
├── Jenkinsfile         ← 流水线声明（与代码同仓库）
└── README.md

Jenkinsfile 是放在仓库根目录的文本文件，由 Jenkins 引擎读取并执行。它把原本散落在 UI 里的构建步骤沉淀为一份可 review、可版本管理的代码——这就是 06 篇开篇所说的「把命令序列写进文件」在 Jenkins 世界的具体落地。

早期 UI 配置的真实样子：Blue Ocean 是 Jenkins 现代化的流水线编辑入口，下面是从 GitHub 仓库导入流水线的 UI——所有配置、shell 命令、密钥都手动点点填填。

Jenkinsfile vs shell 脚本：编码位置、部署、可迁移性

Jenkinsfile 不是替代 shell 脚本，而是在 shell 脚本之上加了一层结构化封装——把「散落的命令」变成「可声明的流水线」。以 05 篇定义的 $J_1$ （DB）+ $J_2$ （App）+ $J_4$ （verify）三件套为例，同一组生产变更用两种方式实现——

shell 散落方案：在 Jenkins UI 的「Build Steps → Execute shell」文本框里手敲

bash

ssh ubuntu@app << 'EOF'
docker pull your-registry/app:${VERSION:-latest}
docker rm -f app || true
docker run -d --name app -p 8080:8080 \
  -e DB_URL=jdbc:mysql://db:3306/app \
  your-registry/app:${VERSION:-latest}
EOF

ssh ubuntu@db << 'EOF'
docker pull mysql:8
docker rm -f db || true
docker run -d --name db -e MYSQL_ROOT_PASSWORD=xxx mysql:8
EOF

ssh ubuntu@app "curl -fsS http://localhost:8080/health"

Jenkinsfile 方案：放在仓库根目录 your-app/Jenkinsfile，与应用代码一起 review

groovy

pipeline {
    agent any
    stages {
        stage('DB') {
            steps {
                withCredentials([sshUserPrivateKey(credentialsId: 'db-key', keyFileVariable: 'SSH_KEY')]) {
                    sh 'ssh -i $SSH_KEY ubuntu@db "docker pull mysql:8 && docker rm -f db || true && docker run -d --name db mysql:8"'
                }
            }
        }
        stage('App') {
            steps {
                withCredentials([sshUserPrivateKey(credentialsId: 'app-key', keyFileVariable: 'SSH_KEY')]) {
                    sh 'ssh -i $SSH_KEY ubuntu@app "docker pull your-registry/app:${VERSION} && docker rm -f app || true && docker run -d --name app -e DB_URL=jdbc:mysql://db:3306/app your-registry/app:${VERSION}"'
                }
            }
        }
        stage('Verify') {
            steps {
                // 将 APP_HEALTHCHECK_URL 配置为 Jenkins Agent 可访问的实际地址
                sh 'curl -fsS "${APP_HEALTHCHECK_URL}"'
            }
        }
    }
}

两套实现完成同样的事，但 4 个维度上有本质区别：

编码位置：shell 在 Jenkins UI 的「Execute shell」文本框里，看不见、审不了、改动无历史；Jenkinsfile 在 your-app/Jenkinsfile，与应用代码同仓库，PR review 一并被审视。

可迁移性：shell 方案换一台 Jenkins 就丢失（需要重新敲命令、配密钥、配环境变量）；Jenkinsfile 跟着 Git 走，Jenkins 进程崩溃，重装一台，git clone 拉回流水线，agent 镜像统一声明（agent { docker { image 'maven:3.9' } }），环境零差异。

部署动作：shell 方案依赖「人记得点 Build Now」；Jenkinsfile 配合 webhook 自动触发，git push → Jenkins 自动跑完。

可审计性：shell 方案 UI 改动无痕迹、谁改了什么无记录；Jenkinsfile 在 Git 仓库里，git log + PR review + commit author 全留痕，事故可追溯。

核心收益：编码位置 + 可迁移性 + 部署动作 + 可审计性，这四点把 Jenkinsfile 从「shell 脚本的另一种写法」变成「运维动作的代码化」。

Blue Ocean UI 创建流水线

Jenkinsfile 部分解决边界二

回到 06 篇的边界二——shell 脚本的健壮性危机。Jenkinsfile 部分解决了其中「生产变更脚本的可迁移性」子问题：把生产变更脚本从一个机器搬到另一个机器时面临的依赖 / 路径 / 凭据问题。

环境依赖：单独 shell 脚本在不同机器上 Maven / JDK 版本可能不同 → Jenkins 服务器环境固定，构建工具链一致；
路径差异：脚本散落在 /opt/scripts 等各处 → Jenkinsfile 部署在仓库、统一 checkout；
凭据管理：密钥写在脚本里（提交 Git 会被看见） → Jenkins Credentials Store，Jenkinsfile 只引用 ID（如 credentialsId: 'my-deploy-key'）；
可追溯性：脚本跑完即结束，没有执行历史 → Jenkins 控制台保留所有执行日志、状态、耗时；
审计：谁跑的、什么时候跑的、跑了什么 → 全部记录在 Jenkins，可查可改。

Jenkinsfile 没有完全解决边界二——shell 节点内部的代码健壮性（步骤指数叠加、失败模式不可预测、补丁代码）仍要脚本自身去还。它只解决了「给生产变更脚本一个稳定、可复现的运行环境」——部分解决。

思考与架构演进

控制平面与业务平面

回过头看早期最小方案，它其实已经暗含了一个重要的架构原则：把环境拆成两个平面。

以典型的 5 台服务器为例：

控制平面（1 台）：部署 Jenkins + CI 构建所需的依赖库（JDK / Maven / Git / SSH / Docker），承担 webhook 监听、代码拉取、镜像构建、部署调度——不承载对外生产业务；
业务平面（4 台）：每台只部署 Docker，只承载业务进程、提供服务——05 篇确立的「服务器回归本职」在这里被严格遵守。

控制平面与业务平面的关键区分：

职责分离：控制平面负责「如何跑」（构建 + 部署 + 调度），业务平面负责「跑什么」（业务进程 + 服务）；
资源隔离：构建任务是 CPU / 内存密集型（mvn package / docker build），把它放在业务服务器上会与线上请求抢资源——05 篇的两难死局之一；
故障隔离：控制平面挂掉，业务平面仍能继续服务（只是新版本发布受影响）；业务平面挂掉，控制平面仍可重新部署；
安全隔离：凭据（SSH 密钥 / Registry token）只在控制平面持有，业务服务器不需要知道这些敏感信息。

架构上可以混部（让一台服务器部分承担两种角色），但不推荐——单台故障同时影响控制 + 业务、构建资源争抢线上请求、凭据管理边界模糊，这些都是混部会复发的常见痛点。

Jenkins 是这个分离思想的具体物理体现：它把「构建 + 部署」这件事从业务服务器剥离出来，集中到一个独立的、专门的平面。后续 Master / Agent、容器化 agent、K8s 流水线等更复杂的形态，都是在这个分离基础上的继续深化——K8s 的 master / node 也是同一思想：master 是控制平面、node 是业务平面（只部署 kubelet + 业务容器），与本节一脉相承。

运维左移：把运维动作编程为基础设施，提交到 Git

传统运维的场景大致是这样的：

开发完成后，由开发人员交付一个运维文档——或是对开发架构的基本介绍，或是最基础的部署步骤介绍；
没有特别添加的内容，生产变更由运维重复执行——读文档、手动 ssh、敲命令、记笔记；
如果有添加的内容，更新运维文档，再交付给运维。

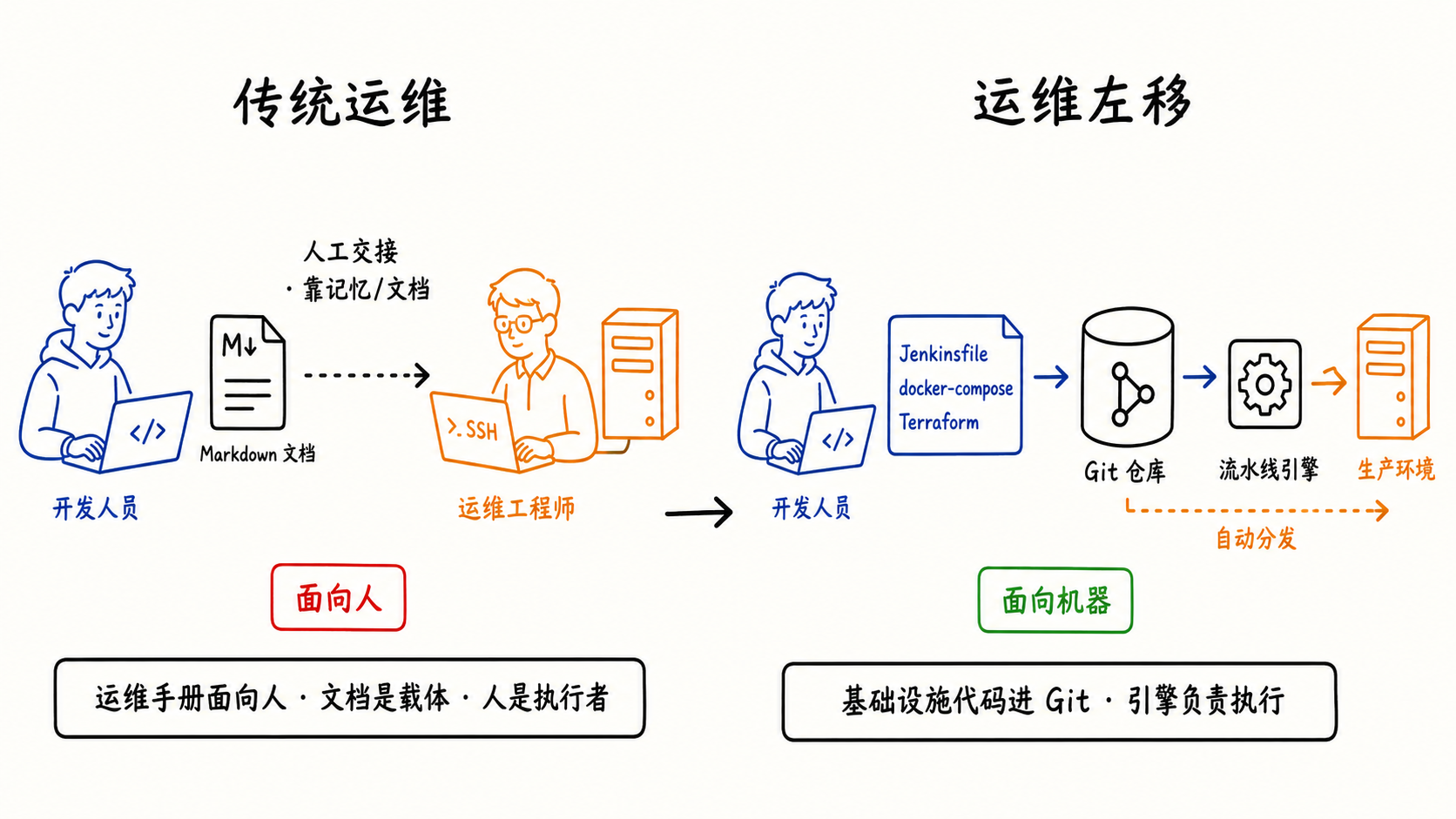

传统运维交接与运维左移对比

📐 静态信息图 Prompt 与路径参考

Prompt：

text

极简手绘马克笔信息图，16:9 横版。主题为「传统运维场景：开发面向运维人员交付」：
- 左侧「开发角色」：开发者人物头像 + 笔记本电脑图；笔记本电脑屏幕里
  显示代码窗口；开发者手里拿着一份 Markdown 文档图标；左上方蓝色
  标签「开发交付运维文档」
- 中间「手动交接线」：一条虚线箭头从左侧指向右侧，箭头中标注
  「人工交接 · 靠记忆/文档」；中间红色标签「面向人」
- 右侧「运维角色」：运维人员人物头像 + 服务器机柜图；运维人员
  正在用 SSH 客户端连服务器，命令行终端闪烁；服务器图标里跑着
  一摞进程方块；右上方黄色标签「读文档 + 手动敲命令」
左右两栏用一条细灰线分隔；底部统一一条横线标注
「运维手册面向人 · 文档是载体 · 人是执行者」。
暖白背景、黑色线稿；所有自然语言使用简体中文；无阴影、无渐变、无 3D。

产物路径：docs/public/images/img-pipeline-basics/infographic-traditional-ops.png
站点引用：https://media.xiaolin.fun/docs/img-pipeline-basics/infographic-traditional-ops.png

这套模式的核心特征是「运维文档面向人」——文档是载体、运维人员是执行者。开发和运维是天然分开的两个角色：开发面向运维人员交付，运维负责把开发交付的产物搬上生产。两个角色之间有一道手动交接线——开发把 jar 传给运维，运维手动 ssh、敲命令、记运维笔记。这条交接线是 06 篇所有问题的根源：

交接靠记忆、靠文档——没有可审计；
部署靠人——没有可迁移（换人 / 换机器都要重新积累）；
故障排查靠经验——没有可追溯。

运维左移的本质：把「运维动作」从运维的脑子里和跳板机上，搬到开发的代码仓库——开发直接编程好 Jenkinsfile / docker-compose.yml / Terraform 脚本，作为基础设施（Infrastructure as Code）提交到 Git。不是「运维消失了」，而是运维的隐性经验变成了显性的基础设施代码。

落地路径压缩成 写 → 存 → 跑 → 审 四字——开发者把 Jenkinsfile / docker-compose / Terraform 与业务代码一起进 PR review（写），所有变更进 Git 历史可追溯（存），git push 触发 webhook、Jenkins 按 DAG 自动调度、一键执行（跑），触发者 / 审批者 / 执行者 / 结果——全部在 Jenkins 控制台可查（审）。

走完这 4 步，前后变化是这样的——

角色分工：从「开发面向运维人员交付」→「开发面向运维工具交付」；
上线步骤：从「某个人脑子里的隐性知识」→「仓库里显性、可版本管理的代码」；
事故排查：从「经验 + 翻日志」→「Git 历史 + Jenkins 控制台 + 任务运行记录」。

一句话收束：运维要做的工作，由开发直接编程好，作为基础设施提交到 Git。传统运维的「运维手册面向人」，Jenkinsfile 把它变成了「运维程序面向程序」——没有负责生产变更的运维，或者该工作被极大简化。运维左移不是新理念，而是 shell 脚本化 + Jenkins 引擎 + Git 仓库这三件事累积到一定程度的必然结果——先有自动化脚本（脚本可复用），再有自动化引擎（脚本可触发），再有自动化仓库（脚本可版本管理），三者合在一起，运维动作就从「上线那一刻的临时操作」变成「开发阶段的显性代码」。

Jenkinsfile 不是完整的 IaC（完整 IaC 包括 Terraform、Ansible、K8s YAML 等），但它的思想一致——把基础设施 / 运维动作写进代码、用 Git 管理、用流水线执行。先有 shell 脚本、再有 Jenkinsfile，再走向 Terraform / K8s——是同一条路上从简单到完整的递进。

小结

06 篇沿着「重复运维步骤可以自动化」这条线索，做了五层递进——自动化把 05 篇手敲的命令固化进 shell 脚本，让重复动作从「人」搬到「文件」；拓扑要求从「线性序列」升级为「DAG（有序无环图）」来表达动作之间的依赖；并行是 DAG 的核心价值，让引擎按拓扑序调度，无依赖的动作天然并行，这是命令式 shell 做不到、需要外部引擎介入的根本原因；引擎层引入 Jenkins 为代表的流水线引擎，把脚本纳入代码仓库，由引擎按 DAG 自动调度，做到触发、日志、失败通知的闭环；可迁移性是最后一层——shell 脚本从一台机器搬到另一台就崩，Jenkinsfile 把生产变更脚本纳入仓库，部分解决可迁移性，让运维知识不再绑死 Jenkins 实例。

贯穿 5 层的核心观察：「上线要从一次生产变更落到一个结果」这件事没变——变化的是抽象层级（手敲 → shell → DAG → 引擎 → 文件即基础设施）。

下一篇 07 篇 · GitHub Actions 是更现代的 CI/CD 流水线工具——云端托管、零运维、YAML 纯声明式，对新手入门、一人公司或中小型团队特别友好，是 Jenkins 的纯声明式替代方案。

思考

把上线步骤固化进 deploy.sh 之后，「幂等」具体怎么保证？脚本里哪一行最容易因为重跑而炸？
命令式 shell 脚本无法直接表达 DAG 拓扑——如果你手里只有 shell，要让 $v_3$ 与 $v_4$ 并行、 $v_7$ 等 $v_5$ 与 $v_6$ ，你会怎么写？这种写法有哪些脆弱点？
Jenkinsfile 文档自称为 "Declarative Pipeline"，但 steps { sh '...' } 内部仍然是命令式 shell。这种「顶层声明、内部命令」的混合范式，给你带来哪些便利、又埋下哪些隐患？相比之下，真正纯声明式的 GitHub Actions YAML 又是怎么解决的？

SRE 实践

架构设计

DevOps 基础篇

可观测性

运维工具

运营规划

Exception 异常架构专栏

06 ｜流水线基础：把运维动作写成自动化脚本

命令式脚本：把动作序列固化进 shell

把 05 篇的 Job 接到命令式脚本上

对 shell 脚本的初步划分：Job 与 step

边界一：多机协作与并行拓扑

边界二：shell 脚本的健壮性危机

流水线引擎解决了哪个

流水线引擎：面向 DAG 建模

流水线引擎是什么

流行的流水线工具一览

角色分工：人画 DAG，引擎跑剩下的一切

Jenkins：把运维动作托管给独立引擎

Jenkins 是什么

早期最小方案：一台 CI 服务器兼顾构建与部署

Jenkinsfile：把生产变更脚本提前写好

Jenkinsfile vs shell 脚本：编码位置、部署、可迁移性

Jenkinsfile 部分解决边界二

思考与架构演进

控制平面与业务平面

运维左移：把运维动作编程为基础设施，提交到 Git

小结

思考

参考

06 ｜ 流水线基础：把运维动作写成自动化脚本

命令式脚本：把动作序列固化进 shell ​

把 05 篇的 Job 接到命令式脚本上 ​

对 shell 脚本的初步划分：Job 与 step ​

边界一：多机协作与并行拓扑 ​

边界二：shell 脚本的健壮性危机 ​

流水线引擎解决了哪个 ​

流水线引擎：面向 DAG 建模 ​

流水线引擎是什么 ​

流行的流水线工具一览 ​

角色分工：人画 DAG，引擎跑剩下的一切 ​

Jenkins：把运维动作托管给独立引擎 ​

Jenkins 是什么 ​

早期最小方案：一台 CI 服务器兼顾构建与部署 ​

Jenkinsfile：把生产变更脚本提前写好 ​

Jenkinsfile vs shell 脚本：编码位置、部署、可迁移性 ​

Jenkinsfile 部分解决边界二 ​

思考与架构演进 ​

控制平面与业务平面 ​

运维左移：把运维动作编程为基础设施，提交到 Git ​

小结 ​

思考 ​

参考 ​

06 ｜流水线基础：把运维动作写成自动化脚本

命令式脚本：把动作序列固化进 shell

把 05 篇的 Job 接到命令式脚本上

对 shell 脚本的初步划分：Job 与 step

边界一：多机协作与并行拓扑

边界二：shell 脚本的健壮性危机

流水线引擎解决了哪个

流水线引擎：面向 DAG 建模

流水线引擎是什么

流行的流水线工具一览

角色分工：人画 DAG，引擎跑剩下的一切

Jenkins：把运维动作托管给独立引擎

Jenkins 是什么

早期最小方案：一台 CI 服务器兼顾构建与部署

Jenkinsfile：把生产变更脚本提前写好

Jenkinsfile vs shell 脚本：编码位置、部署、可迁移性

Jenkinsfile 部分解决边界二

思考与架构演进

控制平面与业务平面

运维左移：把运维动作编程为基础设施，提交到 Git

小结

思考

参考
